--产品简介--

MG100TS-I一体五防型智能灌溉终端机是专为井灌区智能节水灌溉信息化自动化系统数据采集、控制、计量、管理而设计的产品；具备“防盗拆、防盗电、防触电、防灰尘、防潮湿”五防功能；

--产品功能--

• 三重防护功能：本机设计具有自主知识产权的“防潮湿、防灰尘、防触电”功能一体密封外壳，可阻止淋水进入壳体内，且壳体内置温度和凝露（湿度）感知调节单元，自动调节壳内温湿度，保证终端机内部干燥可靠运行；可阻止灰尘和昆虫进入装置内部而造成带电部件的搭接短路事故；可防止人手伸入壳体内接触带电体而造成触电事故；

• 双重防盗功能：本机设计具有“防盗拆、防盗电”功能，即防装置被暴力拆卸移走和私接电线盗电两种防盗功能。

• 大屏幕显示：配置2.8英寸液晶汉显屏幕，12864bps分辨率；

• 语音播报功能：具备40秒操作流程语音提示功能和报警语音提示功能，可对操作步骤和运行结果及报警进行语音即时播报；

• 一机多卡功能：一机可对应多张IC卡，一张IC卡可对应多个机井终端，农户卡不能跨区域使用。

• IC卡预付费控制功能：用户采用给IC预交费的方式，进行收费管理，当农户卡内余额不足时，会自动发出语音报警提示，需要及充值。

• 可设置的计量模式：可设置选择五种计量模式：电能计量、流量计量、水电双计量、计时计量、以电折水计量，根据项目管理制度自由选择设置，满足多样化管理的需求；

• 分段计量功能：可设置阶梯水价和普通水价；可设置分段电价，按尖峰平谷时段收取电费；

• 可监测计量电参数：可监测显示三相四线制的相电压或线电压、三相电流、有功功率、无功功率、功率因数、电能等。

• 水泵综合保护功能：具有过/欠压、缺相、三相不平衡、漏电、过载、欠功率、短路、堵转、超温、启动超时保护功能，出现异常，自动停机并报警显示；

• 喷灌首部恒压控制功能：智能终端机实时监测喷灌压力罐的压力，并根据压力设定值自动启停水泵或调节水泵频率，实现变频恒压PID控制；


• 外部报警监测功能：可监测潜水泵接线盒进水、油室进水、电机进水、水泵状态、智能终端非法接线、柜门非法打开等；监测管道压力异常、首部恒压灌监测异常、水井（水池）液位异常、阀门开度监测异常等；

• 数据采集通讯及管理功能：终端可对现场传感设备的数据进行统一采集、分析处理、统计并上传至监控平台；

• 远程对时功能：可通过网络远程对时，保证计量的准确性；

• 远程测控功能：可远程控制开关机，远程设置工作模式，远程设置控制参数，远程封井；

• 历史数据回查：支持一年内报警及运行数据的查询，并可以导出数据报表；

• 安防监控：在失去网电或太阳能电源的情况下，内置锂电池可以保证智能终端机3个月正常上传数据；

--适用范围--

◆用于农田节水灌溉自动化信息化系统，完成水电双计量及水井的远程自动化控制；

◆支持IC卡读写，用于预付费用水/用电的远程测控场合；

◆可用于各类水泵、闸门/阀门、渠道流量监测、节水灌溉水电计量智能控制等需要远程智能测控的系统；

◆用于水肥一体智能控制，滴灌喷灌系统控制；

◆用于城市绿化节水灌溉智能控制系统；

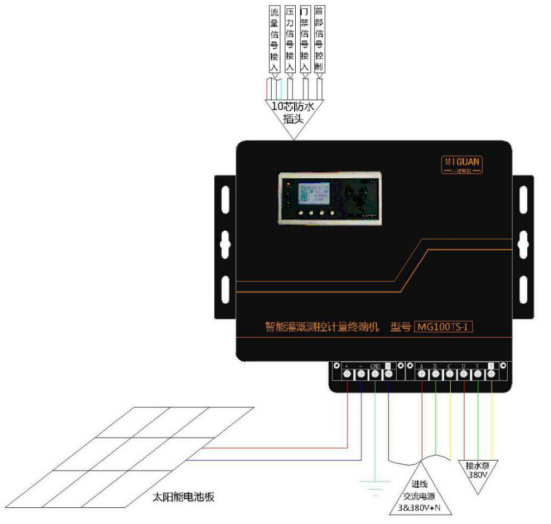

--接线示意图--
