MG100TS-II型一体五防型智能灌溉终端机是专为井灌区智能节水灌溉信息化自动化系统数据采集、控制、计量、管理而设计的产品；除具备传统电双计基本功能以外，还具备“防盗拆、防盗电、防触电、防灰尘、防潮湿”五防功能；装置采用一体、全密封、多功能、高集成、智能防盗的设计结构，实现了带电部件整体密封、防盗报警、灌溉用水用电可计量、水电参数全监测、数据监测智能管理、用水用电预付费控制、水泵电机智能保护、数据信息远程测控、灌溉定额可预置、水肥管理一体等智能化控制。

--产品功能--

1）三重防护功能

     本机设计具有自主知识产权的“防潮湿、防灰尘、防触电”功能一体密封外壳，具有IP23的防护等级，可阻止淋水进入壳体内，壳体内置温度和凝露（湿度）感知调节单元，达到散热降温除湿目的，保证终端机内部干燥可靠运行；可阻止灰尘和昆虫进入装置内部而造成带电部件的搭接短路事故；防止人手伸入壳体内接触带电体而造成触电事故；

2）双重防盗功能

    本机具有“防盗拆、防盗电”功能，即防装置被暴力拆卸移走和私接电线盗电两种防盗功能。外壳具有独立的防盗电接线端子盒，接线时不用打开主壳体就可完成接线操作，降底了操作风险；

3）大屏幕显示

    配置2.8英寸液晶汉显屏幕，12864bps分辨率；可显示设备地址、通讯状态、水泵电压/电流/功率因数/用电量，用水量，管道压力，水井液位，土壤温湿度，水电费率，电能，流量，卡上余额、消费金额、开机时间、累计时长、故障名称及时间以及其他外设采集设备的采集信息等；

4）语音播报功能

    具备40秒操作流程语音提示功能和报警语音提示功能，可对操作步骤和运行结果及报警进行语音即时播报；

5）一机多卡功能（管理卡、用户卡）

    一台灌溉控制器可以供多个用户卡（轮流）使用。一个区域的用户卡只能在本区域使用，不能到另一个区域使用。管理卡由村管理员持有，可对控制器进行参数修改、密码设置、模式选择、报警解除、开门解锁等操作；

6）IC卡预付费控制功能

    用户采用预交费的收费方式，可通过管理员设定的水电或电费单价进行计量收费，如果卡内剩余金额小于设定的报警下限时，控制器会自动发出语音报警，提示用户卡内余额不足，需要及充值。当用户卡内余额为0时，自动关闭水泵，停止供水，用户须充值后再次刷卡，才能继续用水。

7）可设置的计量模式

    可设置选择五种计量模式：电能计量、流量计量、水电双计量、计时计量、以电折水计量，根据项目管理制度自由选择设置，满足多样化管理的需求；

8）分段计量功能

    可设置阶梯水价和普通水价；可设置分段电价，按尖峰平谷时段收取电费；

9）水泵综合保护功能

    具有过/欠压、缺相、三相不平衡、漏电、过载、欠功率、短路、堵转、超温、启动超时保护功能，出现异常，自动停机并报警显示；

10）外部报警监测功能

    可监测潜水泵接线盒进水、油室进水、电机进水、水泵状态、智能终端非法接线、柜门非法打开等；监测管道压力异常、首部恒压灌监测异常、水井（水池）液位异常、阀门开度监测异常等；可外接AC220/3A大功率报警器等；

11）远程对时功能：内置时钟模块，可通过网络远程对时，保证计量的准确性；

12）远程测控功能：可远程控制开关机，远程设置工作模式，远程设置控制参数，远程封井；

13）历史数据回查：支持一年内报警及运行数据的查询，并可以通过专用接口导出数据；

14）安防监控：内置后备电源，在失去网电或太阳能电源的情况下，内置锂电池可以保证智能终端机3个月正常上传数据；

--适用范围--

◆用于农田节水灌溉自动化信息化系统，完成水电双计量及水井的远程自动化控制；

◆支持IC卡读写，用于预付费用水/用电的远程测控场合；

◆可用于各类水泵、闸门/阀门、渠道流量监测、节水灌溉水电计量智能控制等需要远程智能测控，完成系统的复杂测量、控制和保护；

◆用于水肥一体智能控制，滴灌喷灌系统控制；

◆用于城市绿化节水灌溉智能控制系统；

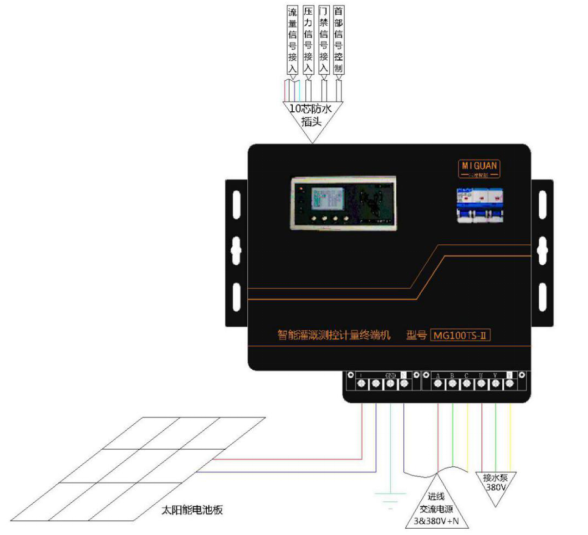

--安装示意图--
